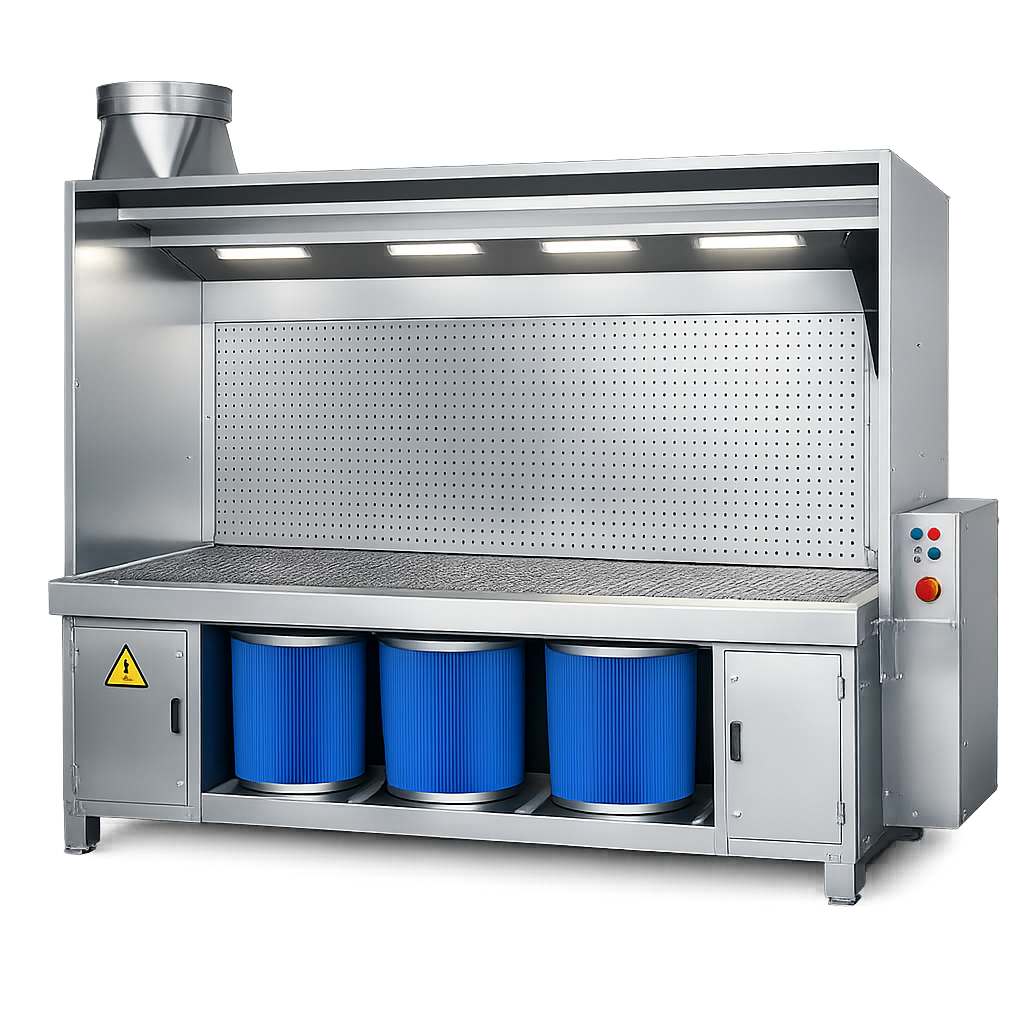

Afzuigwanden voor het afzuigen van stoffen

Afzuigwanden voor het afzuigen van stof en fijnstoffen creëren een gerichte luchtstroom over een brede werkzone. Stofdeeltjes, slijpsel, rook en lichte productresten worden naar de wand getrokken en via een filter- of centraal afzuigsysteem uit de lucht verwijderd. Hierdoor zijn afzuigwanden geschikt voor werkzaamheden waarbij één afzuigarm of kleine afzuigkap onvoldoende bereik heeft.

DEXTOOLS levert industriële afzuigwanden voor onder andere schuren, slijpen, polijsten, lassen, poederdosering en het bewerken van grote werkstukken. De afmetingen, luchtcapaciteit, filtertechniek en materiaaluitvoering worden afgestemd op de toepassing en productieomgeving.

Wat is een industriële afzuigwand?

Een afzuigwand bestaat uit een groot geperforeerd, gesleufd of van lamellen voorzien aanzuigoppervlak. Achter deze voorzijde bevinden zich luchtkanalen die de afgezogen lucht gelijkmatig over de wand verdelen.

Een complete installatie kan bestaan uit:

• Geperforeerde of gesleufde afzuigwand
• Interne luchtverdeelkanalen
• Voorafscheider
• Filterpatronen of filterzakken
• Automatische filterreiniging
• Ventilator
• Stofopvangbakken
• Zijwanden en overkapping
• Verlichting
• Bedienings- en bewakingssysteem

De afzuigwand kan een zelfstandig systeem met eigen filters zijn of via leidingwerk worden aangesloten op een centrale ontstoffingsinstallatie.

Stof over een groot oppervlak afzuigen

Bij het bewerken van grote werkstukken kan stof op verschillende plaatsen ontstaan. Een afzuigarm moet voortdurend worden verplaatst en heeft een relatief beperkt invangbereik. Een afzuigwand trekt de lucht over een groter werkgebied in één richting.

Dit biedt voordelen bij:

• Grote of lange werkstukken
• Bewegende werkzaamheden
• Meerdere stofbronnen binnen één werkzone
• Werkplekken met verschillende operators
• Processen waarbij stof horizontaal wordt weggeslingerd
• Wisselende productafmetingen
• Werkzaamheden zonder vast afzuigpunt

Zijwanden en een bovenkap kunnen het invanggebied verder verbeteren doordat omgevingslucht minder invloed heeft op de luchtstroming.

Toepassingen van afzuigwanden

Industriële afzuigwanden kunnen worden gebruikt voor:

• Schuren en slijpen
• Polijsten en ontbramen
• Lassen en thermisch snijden
• Bewerken van hout
• Bewerken van kunststof en composiet
• Wegen en mengen van poeders
• Leegstorten van zakken
• Reinigen van werkstukken
• Verwerken van minerale materialen
• Afwerken van metalen constructies
• Handmatig spuiten van droge poeders
• Werkzaamheden met grote onderdelen

De juiste uitvoering wordt bepaald door de aard, hoeveelheid en snelheid van de vrijkomende verontreiniging.

Afzuiging voor stof, rook en dampen

Niet iedere verontreiniging kan met hetzelfde filtersysteem worden behandeld. Voor droog stof worden vaak patroonfilters of filterzakken gebruikt. Lasrook vraagt om geschikte fijnstoffiltratie en eventueel aanvullende nafiltratie.

Voor gasvormige stoffen en oplosmiddeldampen is een standaard stoffilter onvoldoende. Deze lucht moet bijvoorbeeld naar buiten worden afgevoerd of worden behandeld met:

• Actiefkoolfilters
• Chemische adsorptie
• VOC-filters
• Gaswassers
• Andere productspecifieke luchtbehandeling

Bij een combinatie van stof en damp moet worden vastgesteld welke filtertechnieken veilig achter elkaar kunnen worden toegepast.

Afzuigwand met geïntegreerde filters

Een plug-and-play afzuigwand kan worden voorzien van een ingebouwde ventilator en filterinstallatie. De vervuilde lucht wordt door de wand aangezogen, gefilterd en vervolgens afgevoerd of verantwoord teruggebracht.

Een geïntegreerd systeem kan bevatten:

• Metalen voorfilter
• Vonkenvanger
• Patroonfilters
• Automatische pulse-jetreiniging
• Fijnstoffilter
• HEPA-nafilter
• Actiefkoolfilter
• Geluiddemping
• Frequentieregeling

Deze uitvoering is geschikt voor afzonderlijke werkzones en locaties waar geen centraal leidingnet aanwezig is.

Aansluiting op een centrale filterinstallatie

Bij meerdere werkplekken kan de afzuigwand worden aangesloten op een centraal ontstoffingssysteem. De ventilator en filters staan dan buiten de directe werkzone.

Centrale afzuiging biedt:

• Eén filterinstallatie voor meerdere werkplekken
• Minder geluid bij de operator
• Grote filter- en opvangcapaciteit
• Centrale stofafvoer
• Onderhoud buiten de productieruimte
• Automatische capaciteitsregeling
• Uitbreiding met extra werkplekken

De ventilator, leidingdiameter en filtercapaciteit moeten worden berekend op basis van het aantal gelijktijdig gebruikte afzuigwanden.

Gelijkmatige luchtverdeling

Een goede afzuigwand moet over de volledige werkbreedte een zo gelijkmatig mogelijke luchtverdeling bieden. Wanneer een groot deel van de lucht alleen door één gedeelte stroomt, kunnen aan de randen zones met onvoldoende afzuiging ontstaan.

De luchtverdeling wordt beïnvloed door:

• Hoogte en breedte van de wand
• Interne kanaalconstructie
• Vorm en verdeling van de aanzuigopeningen
• Benodigd luchtdebiet
• Afstand tot het werkstuk
• Zijwanden en overkapping
• Obstakels in de werkzone
• Omgevingslucht en openstaande deuren

Een luchttechnische berekening bepaalt de benodigde ventilatorcapaciteit en druk.

Filterpatronen en automatische reiniging

Voor droog en fijn stof worden vaak geplooide filterpatronen gebruikt. Het grote filteroppervlak maakt een compacte filteropstelling mogelijk.

Tijdens bedrijf ontstaat een stoflaag op de filters. Een pulse-jetreinigingssysteem blaast korte persluchtpulsen door de patronen, zodat de stoflaag loskomt en in de opvang valt.

Automatische filterreiniging helpt bij:

• Stabiele afzuigcapaciteit
• Beperken van filterweerstand
• Minder handmatige reiniging
• Langere productietijd tussen onderhoud
• Gecontroleerde opvang van stof
• Bewaking op basis van drukverschil

Voor kleverig, vochtig of vezelachtig materiaal kan een ander filtertype of een voorafscheider nodig zijn.

Vonken en brandbare deeltjes

Bij het slijpen van metalen kunnen vonken en gloeiende deeltjes ontstaan. Wanneer deze direct in een droge stoflaag of filter terechtkomen, kan brand ontstaan.

Mogelijke voorzieningen zijn:

• Vonkenvanger
• Labyrintafscheider
• Metalen voorfilter
• Cycloon of voorafscheider
• Temperatuurbewaking
• Vonkdetectie en blussing
• Afstand tussen vonkbron en filter
• Veilige stofopvang
• Natte afzuigwand

De noodzakelijke bescherming hangt af van het materiaal, de vonkenbelasting en de brandbaarheid van het opgevangen stof.

Natte afzuigwanden

Een natte afzuigwand gebruikt water om stofdeeltjes uit de lucht te verwijderen. Deze uitvoering kan worden toegepast voor specifieke brandbare of vonkende stofsoorten.

Het stof wordt in de vloeistof gebonden en als slib afgevoerd. Hierbij moet rekening worden gehouden met:

• Reactie van het stof met water
• Mogelijke gasvorming
• Corrosie
• Slibafvoer
• Waterbehandeling
• Microbiologische groei
• Vorstbeveiliging
• Regelmatige reiniging

Niet ieder materiaal mag nat worden afgescheiden. Een productspecifieke beoordeling is noodzakelijk.

ATEX-afzuigwanden

Bij brandbare fijnstoffen kan een explosieve atmosfeer ontstaan. In dat geval kan een ATEX-uitvoering nodig zijn.

Mogelijke veiligheidsmaatregelen zijn:

• Antistatische filterelementen
• Elektrisch geleidende verbindingen
• Aarding en potentiaalvereffening
• ATEX-gecertificeerde ventilator
• Explosiedrukontlasting
• Vlamloze drukontlasting
• Explosie-isolatie
• Vonkdetectie en blussing
• Veilige filterreiniging
• Gesloten stofopvang

De gehele installatie, inclusief leidingwerk, filters, ventilator en terugvoer van lucht, moet in de risicoanalyse worden meegenomen.

Energiezuinige werking

Omdat een afzuigwand een groot aanzuigoppervlak heeft, kan een aanzienlijk luchtdebiet nodig zijn. Een efficiënt ontwerp voorkomt onnodig energieverbruik.

Mogelijke energiebesparende maatregelen zijn:

• Frequentiegeregelde ventilator
• Automatische start en stop
• Drukgestuurde capaciteitsregeling
• Schakeling via gereedschap of machine
• Zijwanden voor een kleiner open oppervlak
• Correct gedimensioneerd leidingwerk
• Schone en goed onderhouden filters
• Verantwoorde terugvoer van gefilterde lucht

Een te laag luchtdebiet mag niet als energiebesparing worden beschouwd wanneer de verontreiniging daardoor niet meer effectief wordt afgevangen.

Onderhoud van een afzuigwand

Regelmatig onderhoud houdt de afzuigprestaties en veiligheid op niveau. Belangrijke onderhoudswerkzaamheden zijn:

• Reinigen van het aanzuigoppervlak
• Legen van stofopvangbakken
• Controleren van filters
• Meten van het drukverschil
• Testen van de filterreiniging
• Inspecteren van vonkenvangers
• Controleren van ventilator en aandrijving
• Inspecteren van luchtkanalen
• Controleren van afdichtingen
• Testen van veiligheidsvoorzieningen

Periodieke luchtdebietmetingen maken zichtbaar of de wand nog over de volledige breedte voldoende afzuigt.

Voordelen van industriële afzuigwanden

• Afzuiging over een groot werkoppervlak
• Geschikt voor grote en wisselende werkstukken
• Stof direct bij de werkzone afvangen
• Minder verspreiding door de productieruimte
• Droge en natte uitvoeringen
• Geïntegreerde of centrale filterinstallatie
• Automatische filterreiniging mogelijk
• HEPA- en actiefkoolfiltratie beschikbaar
• Vonkenafscheiding mogelijk
• ATEX-uitvoering beschikbaar
• Uitvoering met zijwanden en verlichting
• Afmetingen en capaciteit op maat

Industriële afzuigwand kopen

Wilt u een afzuigwand voor het afzuigen van stof, rook of fijnstoffen kopen? DEXTOOLS adviseert u over de afmetingen, benodigde luchtcapaciteit, filtertechniek en veilige stofopvang.

Op basis van uw werkzaamheden, materiaal, werkstukken en productieomgeving stellen wij een passende afzuigwand samen. Neem contact op voor technisch advies, een locatiebezoek of een vrijblijvende offerte.

Veelgestelde vragen over afzuigwanden

1. Wat is een afzuigwand?

Een afzuigwand is een groot verticaal aanzuigoppervlak dat stof, rook of lichte productdeeltjes uit een werkzone naar een filter- of centraal afzuigsysteem voert.

2. Wanneer kies ik een afzuigwand in plaats van een afzuigarm?

Een afzuigwand is geschikt voor grote werkstukken, bewegende werkzaamheden en brede stofbronnen. Een afzuigarm is praktischer bij een kleine, duidelijk afgebakende bron.

3. Welke stoffen kan een afzuigwand verwijderen?

Afhankelijk van de uitvoering kan een afzuigwand droog stof, slijpsel, lasrook en bepaalde nevels afvangen. Voor gassen en dampen is aanvullende luchtbehandeling nodig.

4. Kan een afzuigwand zelfstandig werken?

Ja. Een zelfstandige uitvoering heeft een eigen ventilator, filters en stofopvang. De wand kan ook op een centraal stofafzuigsysteem worden aangesloten.

5. Hoe groot moet een afzuigwand zijn?

De wand moet aansluiten op de afmetingen van het werkstuk en de werkzone. Ook de afstand tot de bron, stofrichting en beschikbare luchtcapaciteit bepalen de juiste afmetingen.

6. Kan gefilterde lucht worden teruggevoerd?

Dit kan in sommige toepassingen wanneer de restconcentratie voldoende laag is en geen schadelijke dampen aanwezig zijn. Aanvullende fijn- of HEPA-filtratie en een risicoanalyse kunnen nodig zijn.

7. Hoe worden de filters gereinigd?

Veel droge afzuigwanden gebruiken pulse-jetreiniging. Korte persluchtpulsen verwijderen de stoflaag van de filterpatronen, waarna het stof in een opvangbak valt.

8. Kan een afzuigwand slijpvonken verwerken?

Alleen wanneer het systeem daarvoor is ontworpen. Een vonkenvanger, voorafscheider, temperatuurbewaking of nat filtersysteem kan noodzakelijk zijn.

9. Wanneer is een ATEX-afzuigwand nodig?

Een ATEX-uitvoering kan nodig zijn wanneer brandbaar stof een explosieve atmosfeer kan vormen. De vereiste maatregelen worden bepaald door stofgegevens en de zoneclassificatie.

10. Kan een afzuigwand op maat worden gemaakt?

Ja. Breedte, hoogte, luchtverdeling, materiaal, filters, verlichting, zijwanden en veiligheidsvoorzieningen kunnen op de werkplek worden afgestemd.
