Industriële ventilatoren voor afzuiging, ventilatie en proceslucht

Industriële ventilatoren verplaatsen grote hoeveelheden lucht, procesgas, stof of damp binnen productie- en afzuiginstallaties. Ze worden toegepast voor stofafzuiging, lasrookafzuiging, machineventilatie, droging, koeling, pneumatisch transport en het afvoeren van proceslucht.

DEXTOOLS levert industriële centrifugaalventilatoren, axiaalventilatoren en hogedrukventilatoren voor uiteenlopende bedrijfsomstandigheden. Iedere ventilator wordt geselecteerd op basis van het benodigde luchtdebiet, drukverlies, medium, temperatuur, materiaalbelasting en gewenste energie-efficiëntie.

Wat is een industriële ventilator?

Een industriële ventilator bestaat uit een waaier, ventilatorhuis, aandrijving en motor. De draaiende waaier brengt lucht in beweging en bouwt voldoende druk op om weerstand in filters, leidingwerk, cyclonen en andere procescomponenten te overwinnen.

Een industriële ventilator kan worden gebruikt voor:

Industriële stofafzuiging
Procesventilatie
Lasrook- en dampafzuiging
Beluchting
Koeling van machines
Droogprocessen
Verbrandingslucht
Transportlucht
Silo- en tankventilatie
Luchtmessen
Toevoer van verse lucht
Afvoer van warme of vervuilde lucht

De constructie is robuuster dan die van een standaard gebouwventilator en kan worden aangepast aan langdurig of continu industrieel gebruik.

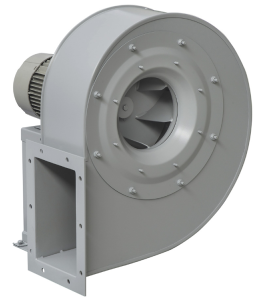

Centrifugaalventilatoren

Een centrifugaalventilator zuigt lucht in het midden van de waaier aan en slingert deze radiaal naar buiten. Het spiraalvormige ventilatorhuis zet de snelheid om in druk.

Centrifugaalventilatoren zijn geschikt voor installaties met relatief veel weerstand, zoals:

Filterinstallaties
Lange leidingnetten
Cyclonen
Scrubbers
Afzuigbanken en afzuigwanden
Centrale stofafzuiging
Pneumatische transportsystemen

Afhankelijk van de toepassing kan een waaier met achterovergebogen, voorovergebogen, radiale of speciaal gevormde schoepen worden gebruikt.

Axiaalventilatoren

Een axiaalventilator verplaatst de lucht in dezelfde richting als de as van de waaier. Deze uitvoering is vooral geschikt voor grote luchtvolumes bij een relatief lage druk.

Axiaalventilatoren worden gebruikt voor:

Ruimteventilatie
Koeling
Toevoer van buitenlucht
Afvoer van warme lucht
Tunnel- en kanaalventilatie
Be- en ontluchting van productiehallen
Tijdelijke ventilatie

Ze kunnen in een wand, dak, kanaal of vrijstaande opstelling worden gemonteerd. Voor filtersystemen en lange leidingen is meestal meer druk nodig dan een standaard axiaalventilator kan leveren.

Hogedrukventilatoren en blowers

Hogedrukventilatoren leveren een hogere druk bij een beperkter luchtdebiet. Ze zijn geschikt voor toepassingen waarbij lucht door kleine openingen of over grotere weerstand moet worden verplaatst.

Mogelijke toepassingen zijn:

Pneumatisch transport
Beluchting
Droging
Luchtmessen
Vacuümheffen
Afzuiging via kleine leidingdiameters
Toevoer van verbrandingslucht
Koelen of reinigen met gerichte luchtstromen

Voor zeer hoge drukken kan een zijkanaalventilator, meertraps blower of compressor nodig zijn.

Ventilatoren voor stofhoudende lucht

Wanneer stof of productdeeltjes door de ventilator gaan, moet de waaier hiervoor geschikt zijn. Een standaard waaier met fijne schoepen kan snel vervuilen of slijten.

Voor stofhoudende lucht zijn mogelijk:

Open radiale waaier
Zelfreinigende waaier
Slijtvaste schoepen
Verwisselbare slijtplaten
Versterkt ventilatorhuis
Inspectie- en reinigingsluiken
Slijtvaste coating
Speciale asafdichting

Bij sterk schurend stof, zoals zand, cement, glas of mineralen, worden materiaalkeuze en draaisnelheid zorgvuldig afgestemd op de verwachte slijtage.

Ventilator vóór of na het filter

Een ventilator kan aan de vuile of schone zijde van een filterinstallatie worden geplaatst.

Bij plaatsing aan de schone zijde gaat alleen gefilterde lucht door de ventilator. Dit beperkt vervuiling en slijtage van de waaier. De installatie werkt bovendien grotendeels onder onderdruk, waardoor stof bij kleine lekkages minder snel naar buiten treedt.

Plaatsing aan de vuile zijde kan nodig zijn bij specifieke procesconfiguraties of materiaaltransport. De ventilator moet dan geschikt zijn voor direct contact met stof of product.

Luchtdebiet en druk berekenen

De juiste ventilator wordt niet alleen op basis van het gewenste luchtdebiet gekozen. Ook de totale weerstand van de installatie is bepalend.

Drukverlies ontstaat onder andere door:

Afzuigkappen
Leidinglengte
Bochten en aftakkingen
Flexibele slangen
Regel- en afsluitkleppen
Cyclonen
Filterelementen
Geluiddempers
Uitblaasopeningen

De ventilator moet het vereiste luchtdebiet leveren bij de berekende werkdruk. Dit bedrijfspunt wordt bepaald door het snijpunt van de ventilator- en installatiekarakteristiek.

Energiezuinige regeling

Industriële ventilatoren kunnen veel bedrijfsuren maken. Een kleine verbetering in rendement kan daardoor een aanzienlijke energiebesparing opleveren.

Mogelijke energiebesparende maatregelen zijn:

Hoogefficiënte elektromotor
Frequentieregeling
Drukgestuurde capaciteitsregeling
Automatische afsluitkleppen
Correct gedimensioneerd leidingwerk
Efficiënte waaiergeometrie
Beperken van onnodige drukverliezen
Regelmatig filteronderhoud
Automatische aanpassing aan procesvraag

Met een frequentieregelaar kan het toerental worden aangepast aan het aantal actieve afzuigpunten of de actuele procesbehoefte.

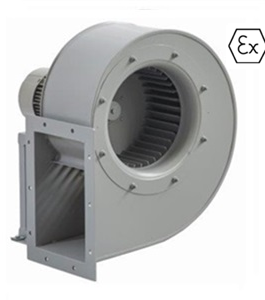

ATEX-ventilatoren

Bij brandbare gassen, dampen of stofwolken kan een ATEX-uitvoering noodzakelijk zijn. De ventilator wordt dan afgestemd op de zone, productgroep en temperatuurklasse.

Mogelijke kenmerken zijn:

ATEX-gecertificeerde motor
Vonkarme materiaalcombinaties
Elektrische aarding
Potentiaalvereffening
Antistatische componenten
Geschikte asafdichting
Temperatuurbewaking
Trillingsbewaking
Constructie voor de betreffende zone

Een ATEX-ventilator maakt niet automatisch de complete afzuiginstallatie explosieveilig. Ook filters, leidingwerk, kleppen en stofopvang moeten worden beoordeeld.

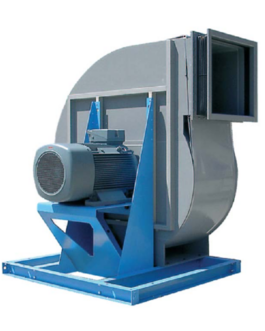

Corrosieve en warme proceslucht

Voor corrosieve gassen, vochtige lucht of chemische dampen zijn ventilatoren verkrijgbaar in:

RVS 304
RVS 316L
Gecoat staal
Kunststof
Glasvezelversterkte kunststof
Speciale legeringen

Voor hoge temperaturen kunnen koelschijven, hittebestendige lagers, geïsoleerde behuizingen en speciale asconstructies worden toegepast. De maximale temperatuur hangt af van waaier, lagering, afdichting en motoropstelling.

Geluid en trillingen

Ventilatoren kunnen geluid en trillingen veroorzaken via luchtstroming, motor, waaier en leidingwerk. Mogelijke geluids- en trillingsbeperkende maatregelen zijn:

Inlaat- en uitlaatdempers
Geluidisolerende omkasting
Flexibele manchetten
Trillingsdempers
Correcte fundatie
Laag toerental
Dynamisch gebalanceerde waaier
Akoestisch geïsoleerd leidingwerk

Een vervuilde of beschadigde waaier kan onbalans veroorzaken. Toenemende trillingen moeten daarom altijd worden onderzocht.

Onderhoud van industriële ventilatoren

Preventief onderhoud verlengt de levensduur en voorkomt onverwachte uitval. Belangrijke onderhoudspunten zijn:

Inspecteren en reinigen van de waaier
Controleren van lagers
Meten van trillingen
Controleren van motorstroom
Inspecteren van aandrijfriemen
Controleren van koppelingen
Inspecteren van asafdichtingen
Controleren van bevestigingen
Meten van luchtdebiet en druk
Inspecteren op slijtage en corrosie

Bij ventilatoren die stofhoudende of kleverige lucht verwerken, is regelmatige controle van de waaier extra belangrijk.

Voordelen van industriële ventilatoren

Geschikt voor grote luchtvolumes en hoge druk
Ontworpen voor langdurig industrieel gebruik
Centrifugale en axiale uitvoeringen
Hogedrukventilatoren en blowers beschikbaar
Geschikt voor stofhoudende proceslucht
Slijtvaste uitvoeringen mogelijk
Materialen voor corrosieve media
Uitvoeringen voor hoge temperaturen
ATEX-ventilatoren beschikbaar
Energiezuinige toerentalregeling
Integratie in nieuwe en bestaande installaties
Verschillende geluiddempende opties

Industriële ventilator kopen

Wilt u een industriële ventilator kopen voor stofafzuiging, ventilatie of proceslucht? DEXTOOLS adviseert u over het benodigde luchtdebiet, drukbereik, waaiertype, motorvermogen en materiaal.

Op basis van uw leidingwerk, filters, procescondities en ATEX-classificatie selecteren wij een passende ventilator. Neem contact op voor een ventilatorberekening, technisch advies of een vrijblijvende offerte.

Veelgestelde vragen over industriële ventilatoren

1. Wat is het verschil tussen een centrifugaal- en axiaalventilator?

Een centrifugaalventilator levert relatief veel druk en is geschikt voor filters en leidingwerk. Een axiaalventilator verplaatst grote luchtvolumes bij een lagere druk en wordt vooral voor ruimte- en kanaalventilatie gebruikt.

2. Hoe wordt de juiste ventilatorcapaciteit bepaald?

De capaciteit wordt bepaald op basis van het benodigde luchtdebiet en het totale drukverlies van de installatie. Beide waarden zijn nodig om het juiste bedrijfspunt te selecteren.

3. Kan een ventilator stof en productdeeltjes transporteren?

Ja, mits de waaier en behuizing hiervoor zijn ontworpen. Bij schurend of zwaar materiaal kunnen slijtvaste onderdelen en een open radiale waaier nodig zijn.

4. Moet de ventilator vóór of na het filter staan?

Plaatsing na het filter heeft vaak de voorkeur omdat alleen gereinigde lucht door de ventilator stroomt. Bij producttransport of specifieke processen kan plaatsing vóór het filter nodig zijn.

5. Kan een bestaande ventilator met een frequentieregelaar worden uitgerust?

Vaak wel, maar motor, koeling, lagering en minimaal toerental moeten hiervoor geschikt zijn. Ook moet worden gecontroleerd of het luchtdebiet bij lager toerental voldoende blijft.

6. Wanneer is een ATEX-ventilator nodig?

Een ATEX-uitvoering kan nodig zijn wanneer brandbaar stof, gas of damp aanwezig is. De zoneclassificatie en eigenschappen van het medium bepalen de geschikte categorie en uitvoering.

7. Waarom levert mijn ventilator te weinig afzuiging?

Mogelijke oorzaken zijn vervuilde filters, verstopt leidingwerk, verkeerde draairichting, lekkage, gesloten kleppen, een vervuilde waaier of een onjuist geselecteerd bedrijfspunt.

8. Hoe kan het geluid van een ventilator worden verminderd?

Geluid kan worden beperkt met geluiddempers, een omkasting, trillingsdempers, flexibele aansluitingen en een lager toerental. Een correcte ventilatorselectie voorkomt onnodig hoge luchtsnelheden.

9. Welke ventilator is geschikt voor corrosieve lucht?

Voor corrosieve lucht kunnen RVS-, kunststof-, gecoate of glasvezelversterkte ventilatoren worden gebruikt. De materiaalkeuze hangt af van de chemische samenstelling en temperatuur.

10. Hoe vaak heeft een industriële ventilator onderhoud nodig?

De frequentie hangt af van bedrijfsuren, medium en belasting. Lagers, waaier, trillingen, motor en afdichtingen moeten periodiek worden gecontroleerd. Bij stofhoudende lucht is vaker inspectie nodig.
