Beschrijving

Metaaldetectieplaat voor Betrouwbare Controle van Transportlijnen

Een metaaldetectieplaat voor transportlijnen is een praktische oplossing voor het detecteren van ongewenste metalen delen in producten die via een transportband, trilgoot of andere open transportlijn worden aangevoerd. Het systeem helpt schade aan machines te voorkomen, ondersteunt de kwaliteitscontrole en verkleint het risico dat metaalverontreinigingen verder in het productieproces terechtkomen.

DEXTOOLS levert industriële metaaldetectieplaten voor uiteenlopende toepassingen in de voedingsmiddelenindustrie, recycling, kunststofverwerking, chemische industrie, bulkhandling en grondstoffenverwerking. De detector wordt afgestemd op de breedte van de transportlijn, de productlaag, de gewenste gevoeligheid en de omstandigheden binnen het proces.

Wat is een metaaldetectieplaat?

Een metaaldetectieplaat is een vlak detectiesysteem dat boven, onder of dicht langs een transportband wordt gemonteerd. De plaat creëert een detectieveld waarmee metalen voorwerpen in of tussen het passerende product kunnen worden herkend.

Afhankelijk van de uitvoering kan de metaaldetectieplaat worden gebruikt voor het detecteren van:

• Ferro metalen.
• Non-ferro metalen.
• Roestvast staal.
• Bouten en moeren.
• Metaalsplinters.
• Gereedschapsdelen.
• Machineonderdelen.
• Slijtagedeeltjes.
• Metalen verontreinigingen in bulkproducten.

Bij detectie kan het systeem een signaal afgeven, de transportlijn stoppen of een uitsorteermechanisme activeren.

Waarom kiezen voor een metaaldetectieplaat?

Een metaaldetectieplaat biedt een compacte en efficiënte manier om transportstromen continu te controleren.

Belangrijke voordelen zijn:

• Continue controle van de productstroom.
• Bescherming van brekers, molens en andere machines.
• Vroegtijdige detectie van metaalverontreinigingen.
• Beperking van productafkeur.
• Minder kans op ongeplande stilstand.
• Eenvoudige integratie in bestaande transportlijnen.
• Geschikt voor brede productstromen.
• Automatische signalering.
• Koppeling met PLC- en besturingssystemen.
• Ondersteuning van kwaliteitsborging.

De detector kan op een strategische plaats in het proces worden gemonteerd, bijvoorbeeld vóór een breker, menger, verpakkingsmachine of verdere productverwerking.

Hoe werkt een metaaldetectieplaat?

De detectieplaat genereert een elektromagnetisch detectieveld rondom het actieve detectieoppervlak. Wanneer een metalen voorwerp dit veld passeert, verandert het gemeten signaal. De besturing herkent deze afwijking en activeert vervolgens de vooraf ingestelde reactie.

Het detectieproces verloopt doorgaans als volgt:

1. Het product wordt via een transportband of trilgoot aangevoerd.
2. De productstroom passeert de metaaldetectieplaat.
3. De detector controleert continu op metalen delen.
4. Bij detectie wordt een signaal naar de besturing gestuurd.
5. De transportlijn kan automatisch stoppen.
6. Indien aanwezig wordt een klep, markeringssysteem of uitsorteerinrichting geactiveerd.
7. De verontreiniging kan worden verwijderd voordat het product verder wordt verwerkt.

De uiteindelijke detectiegevoeligheid is afhankelijk van de productspecificaties, de producthoogte, de snelheid, de positie van het metalen deel en de afmetingen van de detector.

Toepassingen van metaaldetectieplaten

Metaaldetectieplaten worden toegepast op open transportlijnen waar producten in losse vorm worden vervoerd.

Recyclingindustrie

Voor het controleren van:

• Kunststofafval.
• Houtresten.
• Papier en karton.
• Bouw- en sloopafval.
• Rubber.
• Textiel.
• Gemengde recyclaatstromen.

De detector helpt metalen onderdelen te herkennen voordat deze schade veroorzaken aan shredders, brekers of sorteermachines.

Kunststofindustrie

Voor:

• Kunststofgranulaten.
• Recyclaat.
• Kunststofvlokken.
• Mahlgut.
• Productieafval.
• Grondstoffen voor extrusie.

Metaaldetectie kan bijdragen aan de bescherming van extruders, spuitgietmachines en granuleerlijnen.

Voedingsmiddelenindustrie

Voor droge en losse producten zoals:

• Zaden.
• Noten.
• Granen.
• Groenten.
• Verpakte producten.
• Grondstoffen.
• Diervoeders.

De toepasbaarheid is afhankelijk van de producteigenschappen, hygiëne-eisen en gewenste detectiegevoeligheid.

Chemische industrie

Voor:

• Poeders.
• Granulaten.
• Mineralen.
• Additieven.
• Vaste chemische grondstoffen.
• Verpakte of onverpakte producten.

Bulkhandling en grondstoffenverwerking

Voor het bewaken van:

• Zand.
• Grind.
• Houtsnippers.
• Biomassa.
• Pellets.
• Ertsen.
• Minerale producten.
• Bouwmaterialen.

Geschikt voor verschillende transportlijnen

Een metaaldetectieplaat kan afhankelijk van de uitvoering worden geïntegreerd in:

• Transportbanden.
• Bandtransporteurs.
• Trilgoten.
• Doseerbanden.
• Sorteerbanden.
• Inspectiebanden.
• Aanvoerbanden.
• Recyclinglijnen.
• Verpakkingslijnen.
• Productielijnen voor bulkgoederen.

De juiste montagepositie wordt bepaald op basis van de transportbandconstructie, de productlaag en de onderdelen rondom de detector.

Montage boven of onder de transportband

Metaaldetectieplaten kunnen in verschillende posities worden gemonteerd.

Montage onder de band

Bij montage onder de transportband wordt de detector zo dicht mogelijk bij de productstroom geplaatst. Deze uitvoering is geschikt wanneer de transportband en de ondersteuning voldoende vrij zijn van storende metalen onderdelen.

Montage boven de band

Een detector boven de transportband kan worden toegepast wanneer de onderzijde moeilijk bereikbaar is of wanneer metaal zich vooral aan de bovenzijde van de productlaag bevindt.

Dubbele detectie

Bij dikkere productlagen kan een combinatie van detectie boven en onder de band worden overwogen. De geschikte configuratie is afhankelijk van de toepassing en de vereiste detectieprestaties.

Een correcte montage is belangrijk, omdat metalen frameonderdelen, rollen en constructiedelen het detectieveld kunnen beïnvloeden.

Integratie met uw productieproces

De metaaldetectieplaat kan worden gekoppeld aan verschillende systemen binnen de productielijn.

Mogelijke integraties zijn:

• PLC-besturingen.
• Relaisuitgangen.
• Akoestische alarmen.
• Signaallampen.
• Transportbandstop.
• Markeringssystemen.
• Uitsorteerkleppen.
• Duwsystemen.
• Omkeerbanden.
• Procesregistratie.
• SCADA-systemen.
• Centrale bedieningspanelen.

Hierdoor kan de reactie op een metaaldetectie volledig worden afgestemd op het proces en de gewenste werkwijze.

Metaaldetectieplaat of tunnelmetaaldetector?

Zowel een metaaldetectieplaat als een tunnelmetaaldetector kan worden gebruikt voor de controle van transportlijnen. De meest geschikte oplossing hangt af van het product, de bandafmetingen en de gewenste gevoeligheid.

Een metaaldetectieplaat is vaak geschikt wanneer:

• Er beperkte inbouwruimte beschikbaar is.
• De bestaande transportband niet eenvoudig door een tunnel kan worden geleid.
• Vooral grotere metalen delen moeten worden gedetecteerd.
• Machinebescherming de belangrijkste doelstelling is.
• Een detector boven of onder een bestaande band gewenst is.

Een tunnelmetaaldetector omsluit de productstroom en kan afhankelijk van de toepassing een gelijkmatiger detectieveld bieden. DEXTOOLS adviseert welke detectietechniek het beste aansluit op uw productielijn.

Maatwerk voor iedere transportlijn

Geen enkele transportinstallatie is hetzelfde. Daarom selecteert DEXTOOLS een metaaldetectieplaat op basis van de werkelijke procesomstandigheden.

Bij de selectie houden wij onder andere rekening met:

• Breedte van de transportband.
• Hoogte van de productlaag.
• Afstand tussen detector en product.
• Bandsnelheid.
• Producteigenschappen.
• Gewenste detectiegevoeligheid.
• Afmetingen van de te detecteren metalen delen.
• Omgevingstemperatuur.
• Aanwezige metalen constructiedelen.
• Beschikbare inbouwruimte.
• Gewenste besturingskoppeling.
• Reinigings- en onderhoudseisen.

Op basis hiervan wordt een oplossing samengesteld die aansluit op de technische en operationele eisen.

Veiligheid, betrouwbaarheid en procesbescherming

Een metaaldetectieplaat draagt bij aan een betrouwbaarder productieproces door ongewenste metalen delen tijdig te signaleren.

Het systeem kan helpen bij:

• Bescherming van procesmachines.
• Voorkomen van schade aan snij- en maalmachines.
• Beperken van productverontreiniging.
• Verminderen van stilstand.
• Verbeteren van kwaliteitscontrole.
• Ondersteunen van interne veiligheidsprocedures.
• Verhogen van de bedrijfszekerheid.
• Voorkomen van gevolgschade in downstream apparatuur.

Afhankelijk van de toepassing kunnen uitvoeringen worden geselecteerd die aansluiten op de productspecificaties, omgevingscondities en geldende regelgeving. Indien vereist kunnen oplossingen worden ontworpen voor toepassing binnen zones waarvoor aanvullende eisen gelden, afhankelijk van de geldende ATEX-richtlijnen.

Service en onderhoud

Een goed onderhouden metaaldetectiesysteem blijft betrouwbaarder functioneren en verkleint het risico op ongewenste storingen.

DEXTOOLS kan ondersteuning bieden bij:

• Technische selectie.
• Engineering.
• Montageadvies.
• Installatieondersteuning.
• Inbedrijfstelling.
• Functietesten.
• Controle van detectieprestaties.
• Preventief onderhoud.
• Storingsanalyse.
• Levering van reserveonderdelen.
• Vervanging van bestaande detectoren.
• Optimalisatie van de montagepositie.

Periodieke controle met geschikte testobjecten helpt om de werking van het systeem binnen het kwaliteitsproces te verifiëren.

Waarom kiezen voor DEXTOOLS?

DEXTOOLS levert oplossingen voor industriële metaaldetectie, productinspectie en procesautomatisering in Nederland en België.

U kiest voor DEXTOOLS vanwege:

• Technisch advies op basis van uw proces.
• Oplossingen voor nieuwe en bestaande transportlijnen.
• Maatwerk engineering.
• Integratie met PLC- en transportsystemen.
• Combinatie met magneetscheiders en andere inspectietechnieken.
• Ondersteuning bij montage en inbedrijfstelling.
• Service en onderhoud.
• Levering van onderdelen.
• Ervaring met bulkhandling en productieprocessen.
• Eén aanspreekpunt voor complete materiaalstromen.

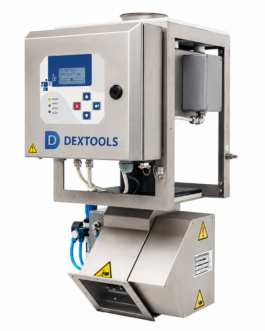

Naast metaaldetectieplaten levert DEXTOOLS onder andere tunnelmetaaldetectoren, vrije val metaaldetectoren, bovenbandmagneten, magneetroosters, checkwegers en complete productinspectiesystemen.

Veelgestelde vragen over metaaldetectieplaten

Wat is een metaaldetectieplaat?

Een metaaldetectieplaat is een vlak detectiesysteem dat boven of onder een transportlijn wordt geplaatst. Het systeem detecteert metalen delen in producten die via een transportband of trilgoot worden vervoerd.

Welke metalen kan een metaaldetectieplaat detecteren?

Afhankelijk van de uitvoering en toepassing kunnen ferro metalen, non-ferro metalen en roestvast staal worden gedetecteerd. De gevoeligheid verschilt per metaalsoort en procesomstandigheid.

Kan een metaaldetectieplaat onder een bestaande transportband worden gemonteerd?

Ja, dat is in veel gevallen mogelijk. De montage is afhankelijk van de vrije ruimte, de bandconstructie en de aanwezigheid van metalen onderdelen rondom de detector.

Kan de transportband automatisch stoppen bij metaaldetectie?

Ja. De detector kan worden gekoppeld aan een relais, PLC of centrale besturing, zodat de transportband automatisch stopt wanneer metaal wordt gedetecteerd.

Is een metaaldetectieplaat geschikt voor kleine metaaldeeltjes?

Dat hangt af van de producthoogte, de afstand tot de detector, de bandbreedte, de snelheid en de gewenste gevoeligheid. Voor zeer kleine verontreinigingen kan een tunnelmetaaldetector of een andere configuratie geschikter zijn.

Wat is het verschil tussen een metaaldetectieplaat en een bovenbandmagneet?

Een metaaldetectieplaat signaleert metalen delen, terwijl een bovenbandmagneet ferromagnetische metalen automatisch uit de productstroom kan verwijderen. Beide technieken kunnen gecombineerd worden.

Is metaaldetectie mogelijk bij brede transportbanden?

Ja. Metaaldetectieplaten zijn leverbaar in verschillende afmetingen. De geschikte uitvoering is afhankelijk van de bandbreedte, productlaag en gewenste detectieprestaties.

Kan DEXTOOLS ook bestaande transportlijnen aanpassen?

Ja. DEXTOOLS kan adviseren over de integratie van een metaaldetectieplaat in een bestaande lijn en ondersteuning bieden bij engineering, montage, besturing en inbedrijfstelling.

Metaaldetectieplaat voor uw transportlijn aanvragen

Wilt u voorkomen dat metalen delen schade veroorzaken aan machines of ongewenst in uw product terechtkomen? Met een metaaldetectieplaat voor transportlijnen controleert u de productstroom continu en kunt u bij detectie direct een alarm, bandstop of uitsorteeractie activeren.

DEXTOOLS helpt u bij de selectie van de juiste detector op basis van uw product, bandbreedte, producthoogte, snelheid en gewenste detectiegevoeligheid. Van technisch advies en engineering tot integratie, inbedrijfstelling en onderhoud ontvangt u een complete oplossing voor betrouwbare metaaldetectie.

Neem contact op met DEXTOOLS voor advies of een offerte voor een metaaldetectieplaat op maat.
